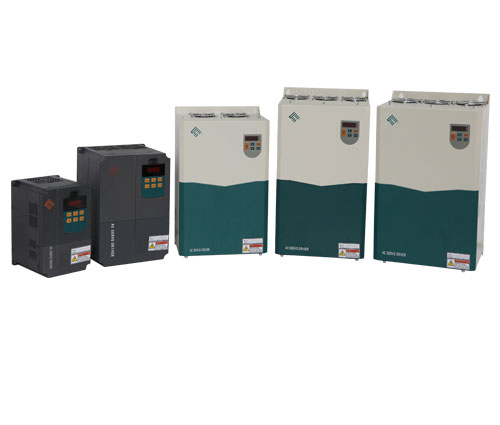

NAS G-XP系列交流伺服驅動系統是星辰科技為新一代高精度伺服節能型注塑機專門開發的的高性能交流伺服系統，該系列產品具有位置控制精度高、伺服響應快速等特點，能夠完美地實現伺服系統對注塑機射熔膠、開合模的高精度控制。

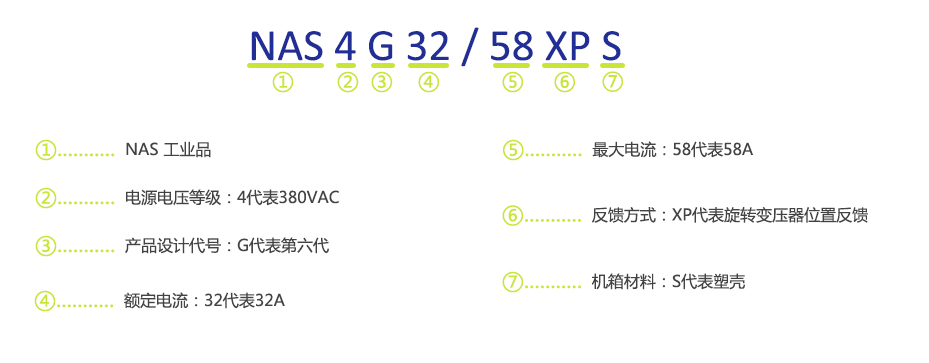

1.命名規則
2.技術規范
|
項 目 |
規 格 |
|
|
特色功能* |
最高頻率 |
400Hz |
|
控制模式 |
壓力閉環，速度閉環，電流閉環,位置閉環 |
|
|
控制方式 |
閉環矢量控制（閉環FOC控制）；異步電機轉子磁場定向的矢量控制 |
|
|
速度檢測方式 |
X:旋轉變壓器（Resolver） |
|
|
位置檢測方式 |
P:電子尺 |
|
|
驅動頻率 |
4-12kHz（驅動器可根據負載特性，自動改變驅動頻率，使PWM控制自動優化） |
|
|
過載能力 |
1.5倍額定電流60秒，1.8倍額定電流10秒 |
|
|
調速比 |
≥10000:1 |
|
|
調速線性誤差 |
≤0.1% |
|
|
靜差率 |
≤0.1% 額定轉速下 |
|
|
速度響應時間 |
30ms，帶電機滿載從零速到最高轉速（實際響應時間還會受到負載慣量影響） |
|
|
壓力波動 |
±0.2bar |
|
|
很小的壓力超調 |
通過簡單參數設置，可以有效的控制壓力超調 |
|
|
模擬給定非線性校準 |
模擬給定多段非線性校準 |
|
|
電機扭矩實時估測 |
實時顯示電機扭矩估測值，單位：N·m |
|
|
電能表功能 |
統計伺服系統消耗的電能，精度±1%，單位：kW·h |
|
|
容許電源電壓范圍 |
320~460VAC |
|
|
堵轉保護 |
當電機發生堵轉時，驅動器1秒內迅速保護，避免產品損壞 |
|
|
泄放電阻保護功能 |
通過設置泄放電阻參數，能夠保護泄放電阻安全，避免泄放電阻過熱危險 |
|
|
壓力傳感器異常保護 |
外部壓力傳感器信號異常（斷線）時，避免壓力過大損壞油路 |
|
|
程序固件升級器 |
最新技術及功能更新，支持程序的現場在線升級功能 |
|
|
電機參數自學習 |
通過自整定電機基本參數，獲得最佳的控制性能 |
|
|
閉環自動弱磁控制 |
確保電機高速時最大轉矩輸出，達到最佳控制性能 |
|
|
電網電壓自適應 |
當電網發生變化時，自動保持輸出電壓穩定 |
|
|
端口 |
開關量輸入 |
6路光電隔離輸入 |
|
開關量輸出 |
3路光電隔離可編程輸出，1路繼電器可編程輸出 |
|
|
模擬量輸入 |
3路，范圍：-10～+10VDC |
|
|
模擬量輸出 |
5路，+13VDC壓力傳感器電源（100mA）；+10V電子尺基準電源（10mA）；+24V外部I/O控制電源（100mA）；兩路模擬量監測輸出：-10VDC～+10VDC（10mA） |
|
|
通訊 |
CANopen/CAN通訊 |
波特率可選，最高1MHz，出廠默認500KHz，可選擇的波特率為：250KHz，500KHz，1MHz |
|
485通訊 |
波特率可選，最高115200Hz，可選擇，出廠默認19200Hz，可選擇的波特率為：115200，57600，38400，19200，14400，9600，4800，2400，1200bps |
|
|
保護功能 |
電機過熱保護 |
溫度傳感器保護（KTY84-130）和熱敏開關保護（選配，默認無） |
|
過電流保護 |
電流瞬時值達到230%額定電流時實施保護，保證功率器件安全 |
|
|
泄放保護 |
母線700VDC保護，啟動能量泄放 |
|
|
過電壓保護 |
母線750VDC保護，關閉系統運行 |
|
|
欠電壓保護 |
母線350VDC保護，關閉系統運行 |
|
|
過熱保護 |
IGBT溫度保護，內置傳感器時95℃保護；外置傳感器時80℃保護 |
|
|
過載保護 |
1.5倍額定電流60秒，1.8倍額定電流10秒 |
|
|
輸入缺相保護 |
電源輸入缺相保護 |
|
|
旋變反饋異常保護 |
電機的旋轉變壓器反饋信號異常（含斷線）時，輸出保護 |
|
|
環境 |
防護等級 |
IP20 |
|
高原條件 |
海拔1000m以下（1000m以上，請降額使用），室內（無腐蝕性氣體、金屬粉塵） |
|
|
耐振動/耐沖擊 |
<20Hz:9.8m/s2(1g)、20～50Hz:5.88m/s2(小于0.6g) |
|
|
工作溫度 |
-10℃～+40℃ （環境溫度在40～50℃，請降額使用） |
|
|
存儲溫度 |
-20℃～+60℃ |
|
|
工作/存儲相對濕度 |
90%RH以下不結露 |
|
3.產品參數
|
驅動器型號 |
額定電流（A） |
最大電流（A） |
重量 （kg） |
推薦配套電機型號 |
|
NAS4G25/45XPS |
25 |
45 |
15 |
190-4G60/17-140XNGY |
|
NAS4G32/58XPS |
32 |
58 |
15 |
190-4G75/17-160XNGY |
|
NAS4G37/67XPS |
37 |
67 |
15 |
190-4G88/17-200XNGY |
|
NAS4G45/81XP |
45 |
81 |
20 |
190-4G115/17-240XNGY |
|
NAS4G60/108XP |
60 |
108 |
20 |
190-4G140/17-320XNGY |
|
NAS4G75/135XP |
75 |
135 |
25 |
190-4G185/15-400XNGY |
|
NAS4G90/162XP |
90 |
162 |
25 |
190-4G220/15-500XNGY |
|
NAS4G110/198XP |
110 |
198 |
30 |
260-4G360/15-800XNGY |
|
NAS4G150/270XP |
150 |
270 |
34 |
260-4G480/15-1000XNGY |
|
NAS4G180/270XP |
180 |
270 |
34 |
260-4G570/15-1200XNGY |
|
NAS4G210/480XP |
210 |
480 |
40 |
260-4G550/20-1200XNGY |

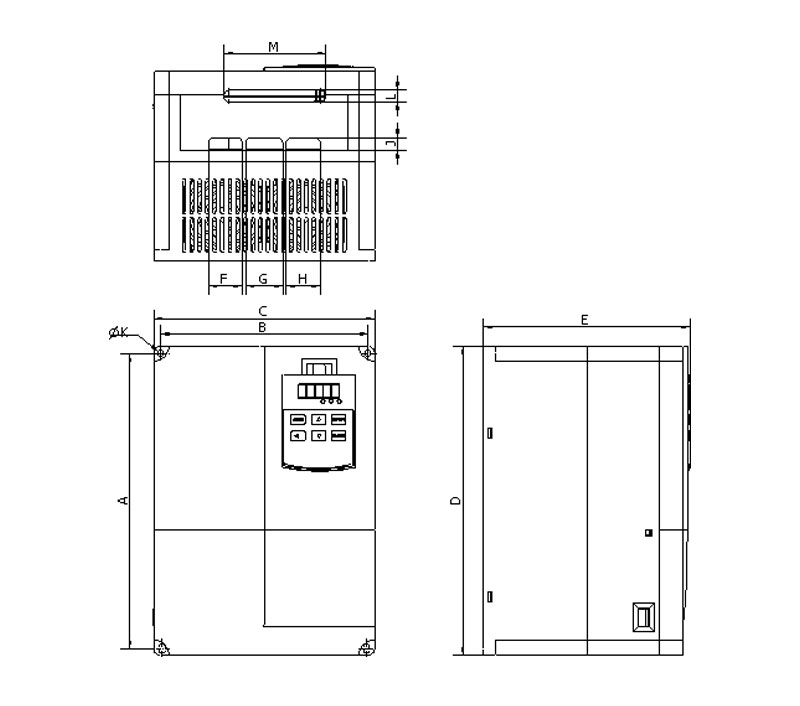

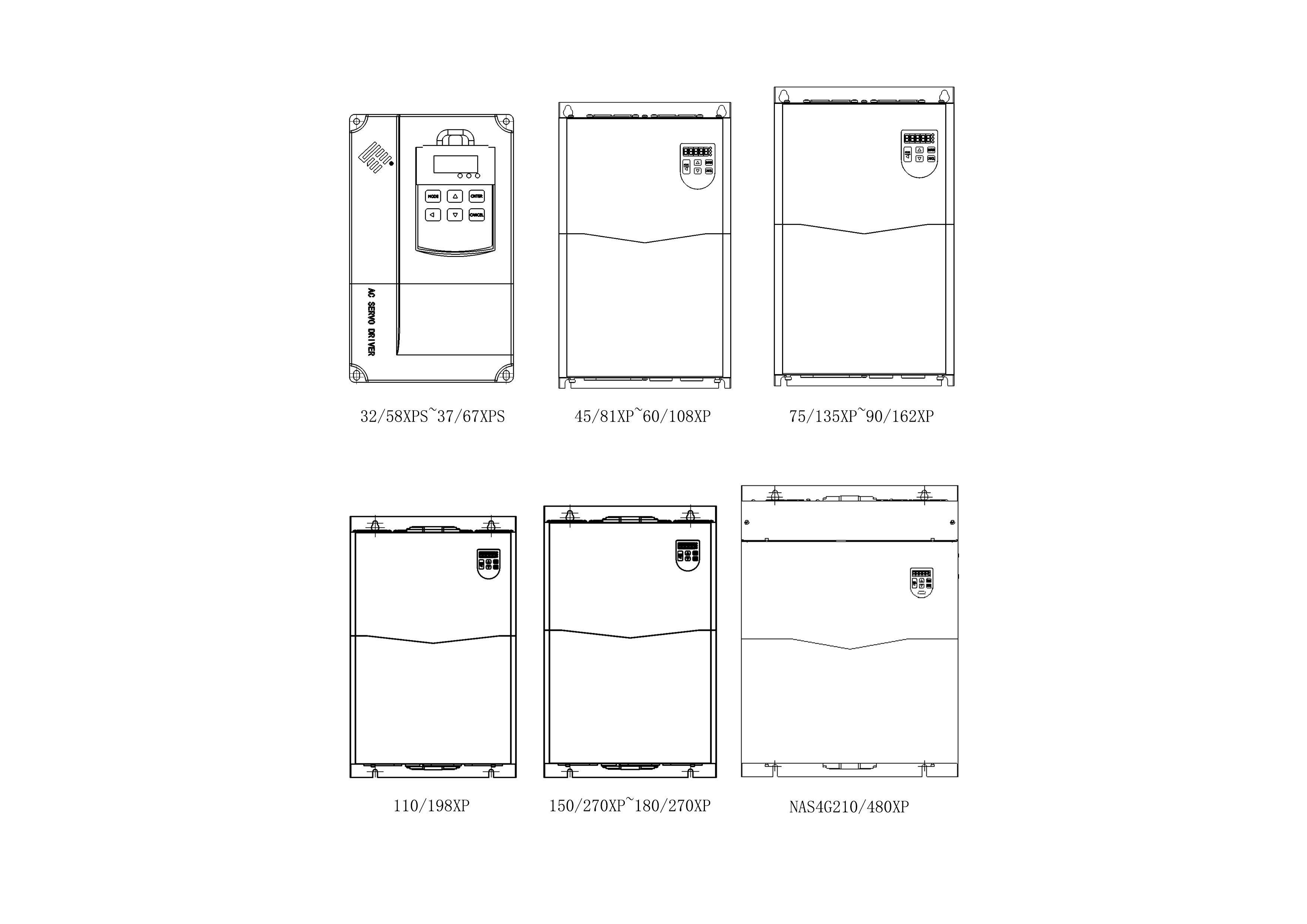

NAS G-XP系列驅動器外形尺寸及安裝尺寸示意圖：
NAS G-XP系列塑殼驅動器安裝尺寸：
|
產品型號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
|
NAS4G25/45XPS |
306.5 |
204 |
217 |
320 |
196 |
33.5 |
36.5 |
33.5 |
12.5 |
6.5 |
12 |
100 |
|
NAS4G32/58XPS |
||||||||||||
|
NAS4G37/67XPS |

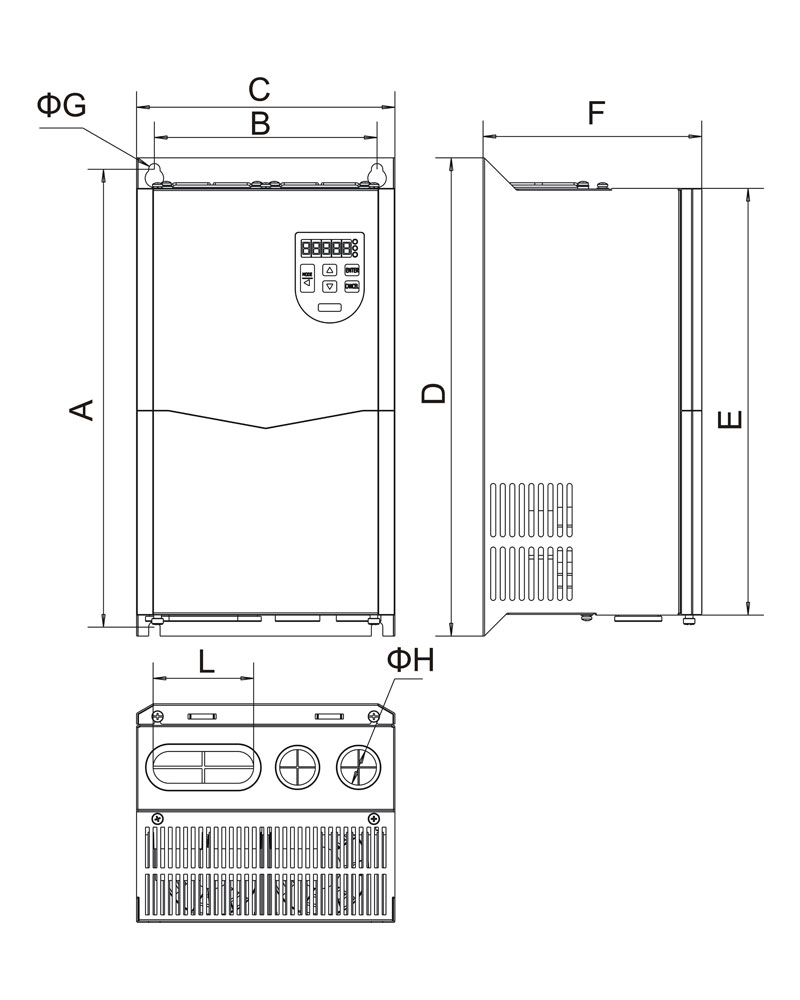

NAS G-XP系列驅動器外形尺寸及安裝尺寸示意圖：
|
產品型號 |
A |
B |
C |
D |
E |
F |
G |
H |
L |
|
NAS4G45/81XP |
427 |
239 |
268 |
445 |
405.5 |
183 |
9 |
28 |
79 |
|
NAS4G60/108XP |
|||||||||
|
NAS4G75/135XP |
485 |
239 |
268 |
505 |
458.5 |
218 |
9 |
28 |
79 |
|
NAS4G90/162XP |
|||||||||
|
NAS4G110/198XP |
485 |
239 |
293 |
505 |
458.5 |
232.5 |
9 |
28 |
79 |
|
NAS4G150/270XP |
600 |
280 |
400 |
630 |
560 |
244 |
11 |
28 |
79 |
|
NAS4G180/270XP |
|||||||||
|
NAS4G210/480XP |
660 |
360 |
522 |
700 |
631.5 |
249 |
11 |
/ |
/ |
